凸輪分割器的運動類型

來源： 時間：2021-09-16 09:00:35 瀏覽次數：

凸輪分割器的運動類型
   凸輪分割器是高精密間歇運動的傳動機構，是實現自動化產業的一大趨勢，隨著自動化產業的興起，不少客戶都比較青睞于凸輪分割器。那么我給大家介紹一下凸輪分割器的運動類型：

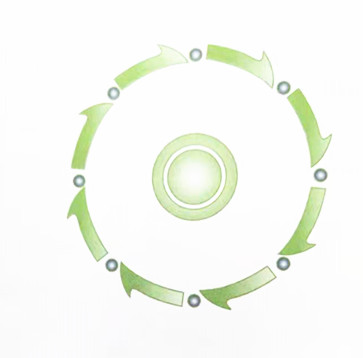

1.間歇分度傳動
     ·停止－轉位－停止－轉位以此做間歇性分度回轉循環動作，
     ·停止、轉位時間可按節拍通過PLC來實現自動化控制。
     ·一般入力軸旋轉一周，出力軸做一次分度一次停止動作。
     ·在輸出軸旋轉后，分度傳動機構停止，操作者可對相應
      位置的產品進行相關動作。輸出軸上的旋轉臺可用作自
      動旋轉機器的中心傳動力。當鏈輪或皮帶安裝在輸出軸
      上，鏈輪、皮帶輪的輸送方式可做間歇傳動流水線的自
      動化輸送機器。

2.搖擺分度輸送機構
    ·當搖擺傳動機構運行時，等速旋轉輸入軸使輸出軸向前
     和向后運動。
    ·除向前向后旋轉以外，在某種程度上可自行設置旋轉中
     心點和旋轉角度。
    ·由于兩個滾輪承載一次連續運動的錐度支撐筋，凸輪跟
     滾子產生的預壓力將有助于旋轉和避免間隙的問題。當
     搖臂安裝在輸出軸，此機構可被引導一直向前運動并用
     作輸送設備。
    ·如果搖擺傳動機構設計為間歇分度機構，當分度或停止
     期間進行旋轉，則會增加機器的穩定性和速度。

3.任意定位分度機構
    ·任意分度機構是低速運動機構的一種，提供360°穩定的
      正反旋轉。
    ·滾子與凸輪在旋轉時候互相配合，可實現高剛性、高精度、
      無間隙的有效運動。
    ·在作為低速傳動機構時，可承受一定的扭矩。也可以做
      為旋轉四軸、五軸或是任意定位，性價比高。

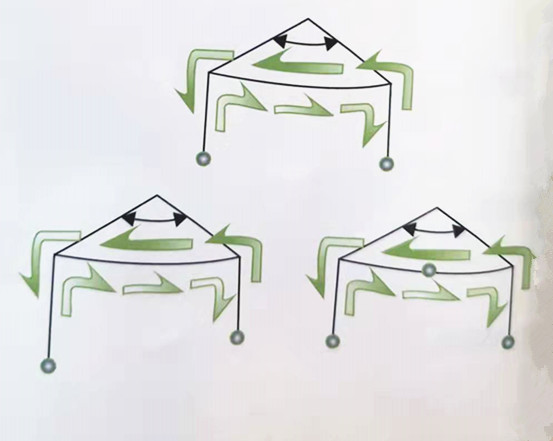

     4.升降搖擺分度機構
    ·當搖擺傳動機構運作時，等速度的旋轉輸入軸使輸出軸
      向前和向后旋轉，并使平面升降。
    ·輸出軸在擺動時可設定在旋轉行程的中心點上停動，也
      可以根據設定的旋轉角度和升降行程。
    ·升降搖擺機構可提供正確的定時、定位、可設置旋轉、
      升降的配合時間。

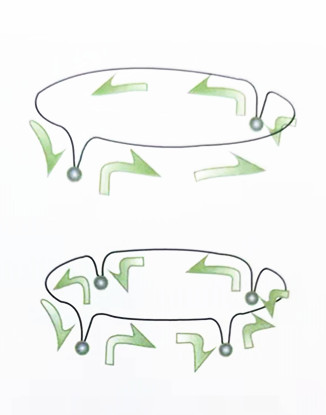

    5. 升降分度輸送機構
    ·分度輸送機構可以間歇地旋轉和升高，操作程序如下：
    ·停止－升高＝分度－下降－停止
    ·出力軸間歇分度時，可以設定在旋轉行程的中心點上停動，也可以設定
      旋轉角度和升高的能力。
    ·分度輸送機構，應用立體對稱凸輪，可提供正確的定時定位，可設置旋
      轉、升高的配合時間。
    ·分度輸送機構可用作輸送機械，可沿著分度的方向移動，在運輸中進行
      其它操作。

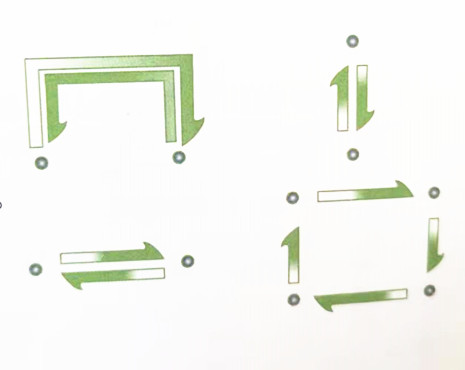

6.部件輸送機構
    ·部件輸送機構是適合直線、平面直線輸送的機構。
    ·物件輸送機構有兩套滾子軸承式凸輪，可獨立設置定時，促使平面運動。
      輸送機構可同時方便地與其它設備銜接工作，它可以迅速把物件運到轉
      臺上且速度可與輸送設備的速度一致。
